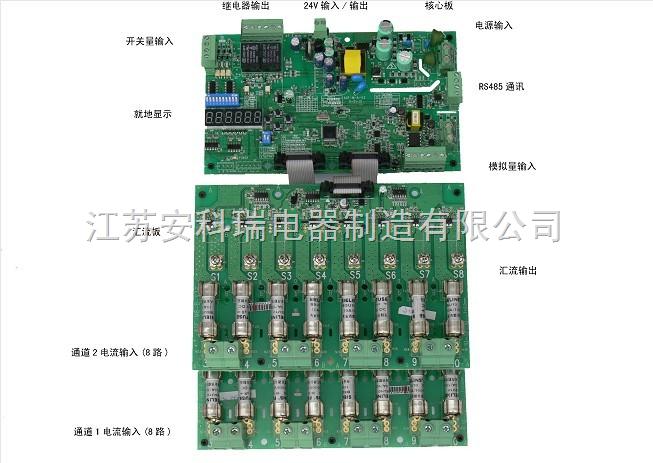

AGF系列光伏汇流采集装置是专门应用于bsports必一体育光伏汇流箱，用于监测光伏电池阵列中电池板运行状态，光伏电池电流测量，防雷器、直流断路器状态采集，继电器 接点输出，带有风速、温度、辐照仪等传感器接口，装置带有RS485接口可以把测量和采集到的数据和设备状态上传。

3.1 型号说明


3.2 产品特点

◆     测量元件采用霍尔传感器，隔离测量

◆     可接受正极或负极汇流测量方式

◆     可选电压功能，高测量电压DC1kV

◆     提供外部传感器输入接口

◆     标配单路RS485接口

◆     多种供电方式可选择

3.3 产品功能

◆     光伏电池串开路报警，状态检测

◆     带开关量输入，用于采集直流断路器、防雷器等元件的动作状态

◆     带继电器输出，可以设定为点动方式，用于驱动直流断路器的自动分合闸

◆     提供bsports必一体育温度、辐照、风速等类型传感器输入接口

◆     可输出DC24V电源给外部传感器供电

◆     就地数码管循环显示每通道的输入电流，并具有自动关闭节能显示模式

◆     RS485接口，支持Modbus RTU通讯协议，通讯地址、波特率、数据方式都可自由设定

3.4 技术参数

注：高DC1000V不损坏。


3.5 接线方式

       ♦AGF-MR接线方式


       ♦AGF-MTR接线方式

       注：汇流模块中的开关量输入路数，请参考实际产品

3.6 外形及安装尺寸（mm）
3.6.1 AGF-MR外形及安装尺寸

3.6.2 AGF-MTR外形及安装尺寸
        主体模块或扩展模块尺寸

        880V电源模块尺寸

        汇流采集模块安装尺寸

    bsports必一体育    显示模块安装尺寸
