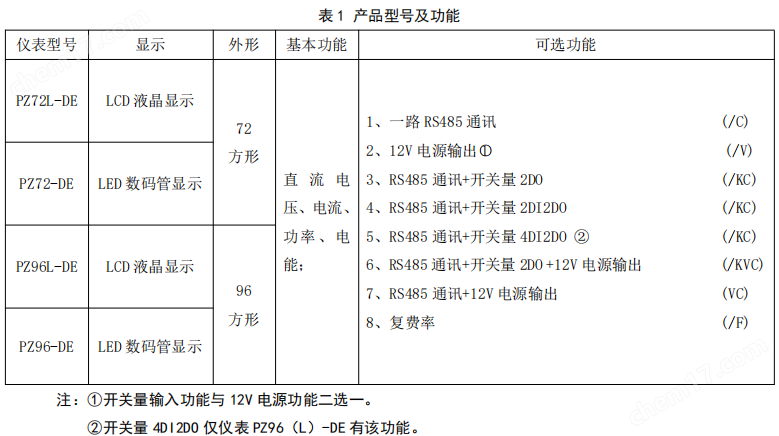

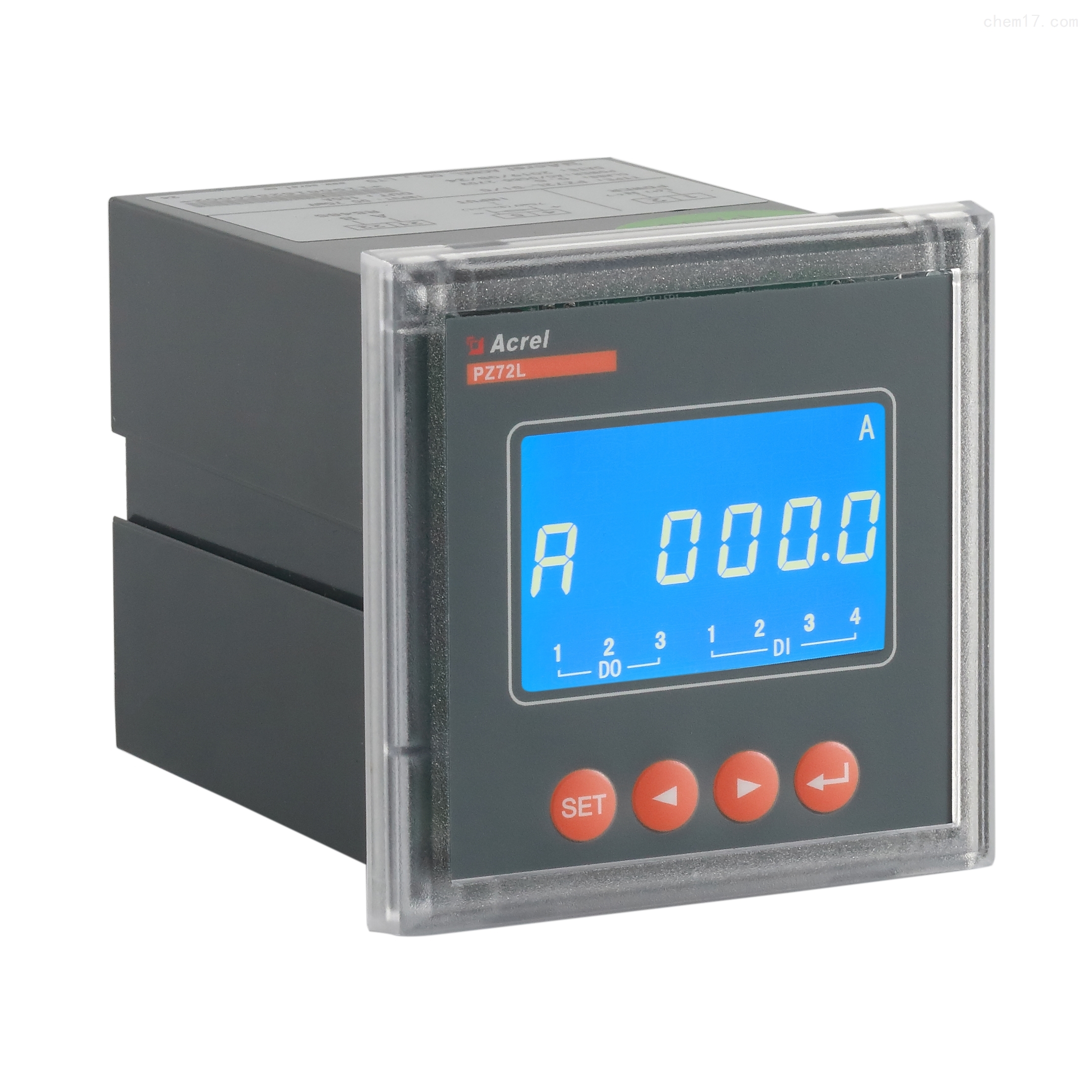

bsports必一体育 鲍静君 1 概述 PZ系列bsports必一体育直流电能表是针对直流屏、太阳能供电、电信基站、充电桩等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。同时它具有多种外围接口功能可供用户选择：带有RS-485通讯接口，采用Modbus-RTU协议；可带继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、通讯进行设置与控制。 产品符合 Q/GDW1825-2013《直流电能表技术规范》、GB/T29318-2012《电动汽车非车载充电电能计量bsports必一体育》、Q/GDW364-2009《单相bsports必一体育电能表技术规范》等标准的相关技术要求。 2 产品型号及功能

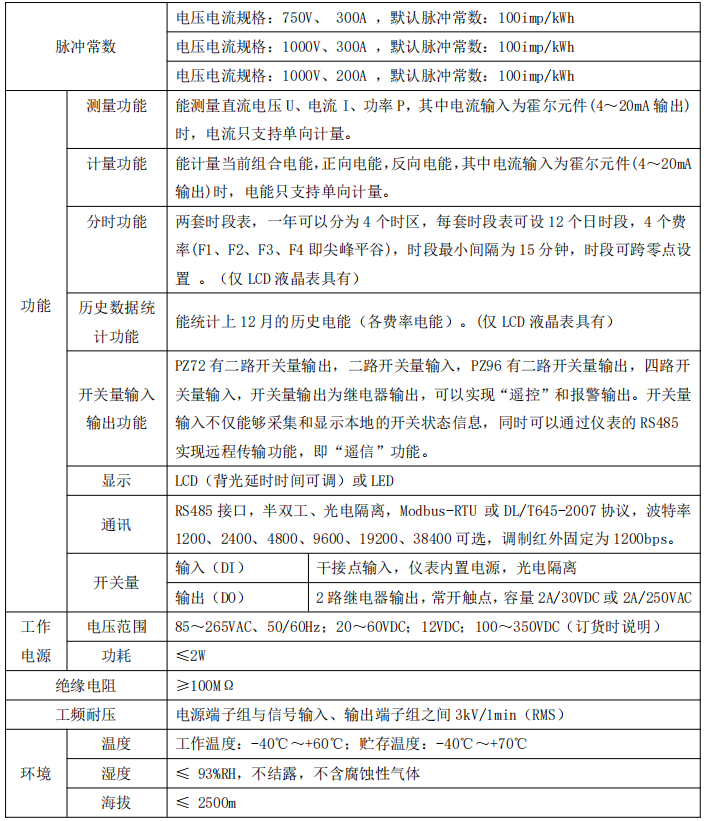

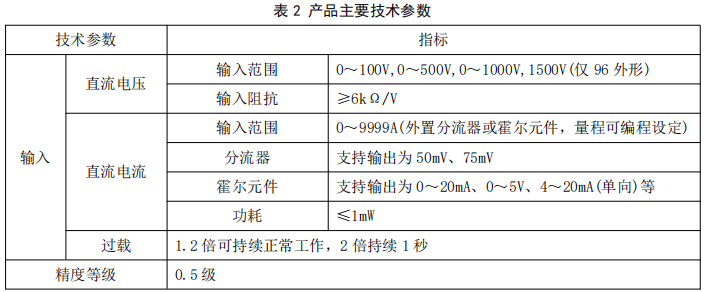

3 技术参数

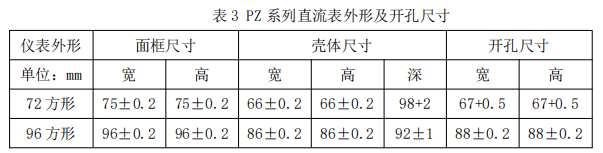

注：低于-20℃环境建议选取数码管显示仪表，液晶因材质原因，显示及界面切换效果不佳。 4 安装指南 4.1 外形及安装开孔尺寸

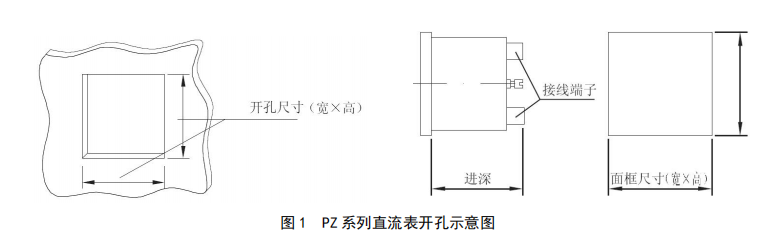

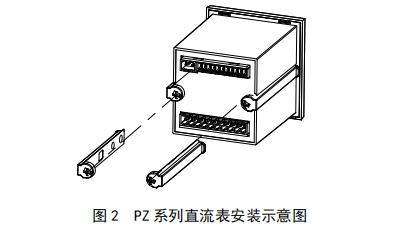

4.2 仪表及开孔示意图 4.3 安装示意图
4.4 安装说明 安装时，将仪表嵌入安装孔内，装上塑料支架，拧紧螺钉，使仪表安装牢固，不松动即可。 4.5 端子及接线 4.5.1 仪表辅助电源端子

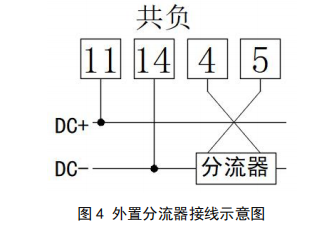

4.5.2 信号输入端子 电流信号采样线须使用屏蔽双绞线。 （一）使用分流器采样电流时，分流器与仪表之间的接线如图 4 所示：

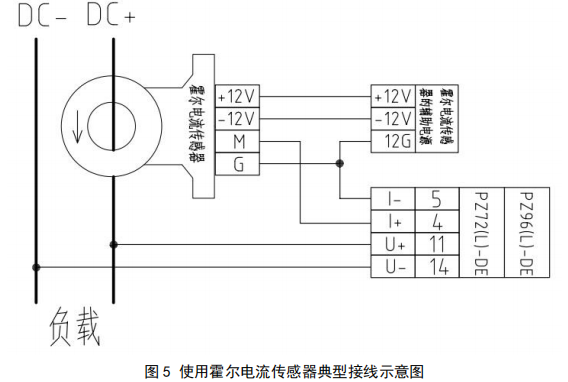

注：1.若分流器安装于 DC+时，订货前订单备注共正接法，接线方式以实际接线图为准。 2.采用 3 线制接线方式，若为共正接法，需外部短接 11、4 号端子；若为共负接法，需外部短接 14、5 号端子。 （二）使用霍尔电流传感器采样电流时，霍尔电流传感器(单独供电)与仪表之间的接线如图 5 所示：
注：图 5 为使用霍尔电流传感器的典型接线示意图，仅做参考，如与实际需要使用的霍尔电流传感器接线图不符，请以实际需要使用的霍尔电流传感器的说明书中所示的接线图为准。
|
